Dans un monde saturé de gadgets sophistiqués, les treuils manuels ont quelque chose d’exceptionnel. Véritables héros méconnus du levage et du tirage, ils rendent service aux aventuriers, aux constructeurs et aux bricoleurs. Mais pourquoi privilégier les treuils manuels à leurs homologues électriques ? Et surtout, dans quelles situations sont-ils les plus efficaces ?
Imaginez-vous en pleine nature ou travaillant dans un endroit sans aucune prise électrique à proximité. Simples et fiables, ces treuils fonctionnent sans alimentation externe. De ce fait, ils constituent la solution idéale dans des situations où d’autres treuils seraient impuissants.
Alors, partons à la découverte des treuils manuels et de leur fonctionnement. Pourquoi les choisit-on ? Plongeons dans l’univers fascinant des treuils et optimisons vos techniques de levage et de traction.
Quelles sont les parties d’un treuil à câble ?

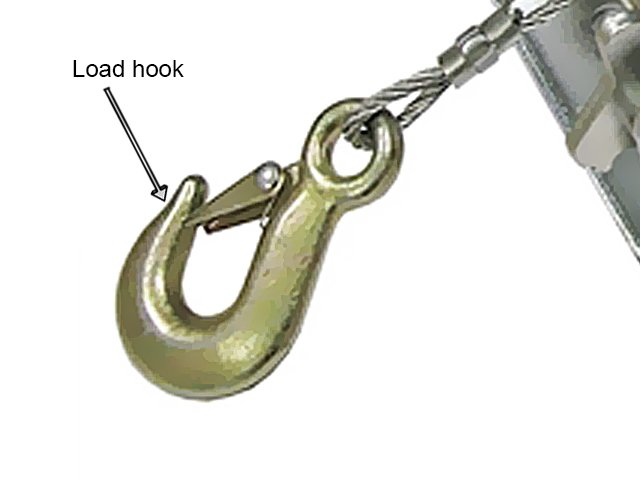

Crochet de chargement
Le crochet de charge est fixé au câble, qui est ensuite fixé à l’objet destiné à être déplacé ou tiré.
Cliquet à cliquet
Le cliquet du treuil peut être positionné en position haute ou basse, s’engageant ainsi avec l’engrenage de l’essieu moteur. En position haute, le treuil permet d’enrouler le câble et de tirer ou déplacer un objet. En position basse, le cliquet facilite le déroulement du câble.

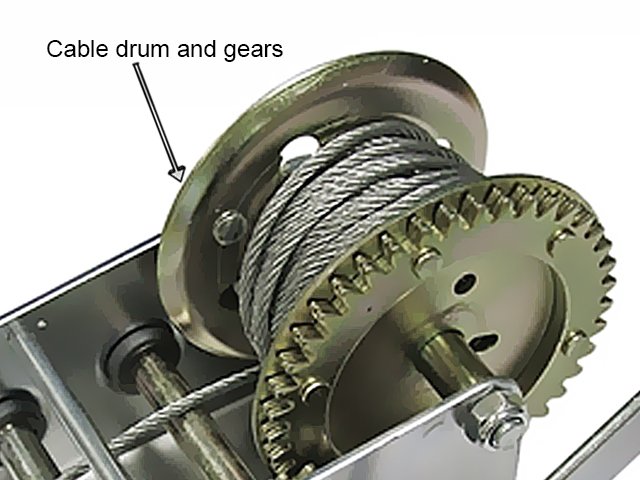

Câble, tambour et engrenages
Le mécanisme de verrouillage principal de la manivelle à cliquet est constitué d’un câble métallique enroulé autour d’un tambour, comportant un engrenage sur l’un de ses côtés.

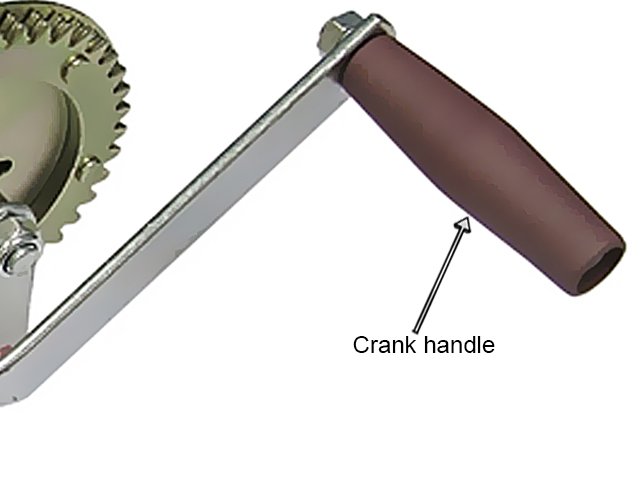

Manivelle
La manivelle est reliée à l’axe moteur, ce qui permet une rotation dans les deux sens. Sa longue poignée assure une utilisation aisée et sans effort.

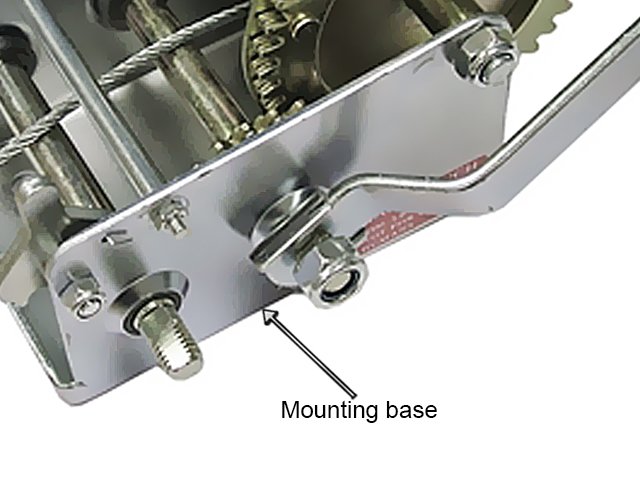

Base de montage
Ce châssis robuste en plaque sert de base solide au mécanisme de verrouillage à manivelle à cliquet. Doté de trous de fixation sur sa plaque de base, il permet une fixation sécurisée sur les surfaces dures et planes d’un véhicule.

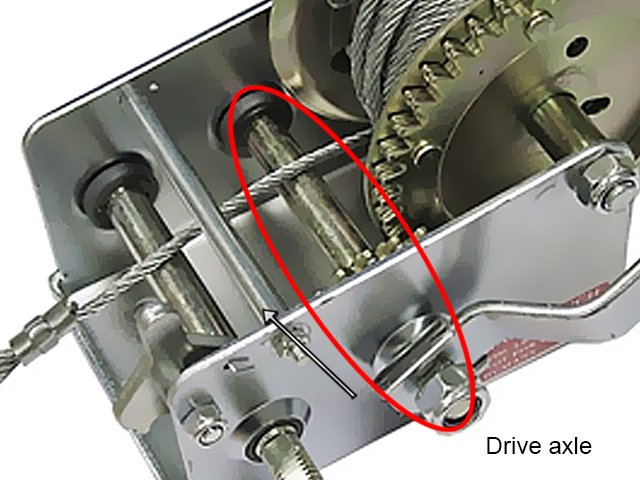

Essieu moteur
L’essieu moteur, situé au centre du treuil, joue un rôle essentiel dans le fonctionnement du mécanisme de verrouillage à manivelle à cliquet en le reliant à la manivelle. Lorsque l’on tourne la manivelle, dans le sens horaire ou antihoraire, les engrenages s’enclenchent et font tourner le tambour, ce qui permet d’enrouler ou de dérouler le câble.

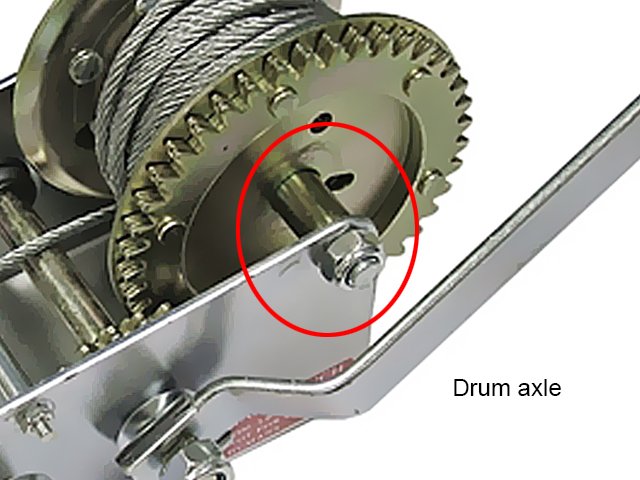

Axe de tambour
L’axe du tambour le maintient fermement en place. Lorsque l’on tourne la poignée, l’axe moteur et l’axe du tambour tournent simultanément, entraînant la rotation du tambour.

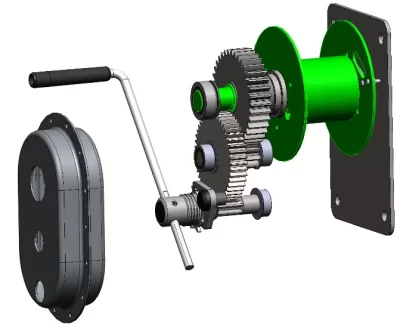

Comment fonctionne un treuil manuel ?
Les treuils manuels sont des appareils adaptés au levage ou au relevage de charges lourdes à la force humaine. Leur principe de fonctionnement repose sur un mécanisme d’engrenage qui transforme le mouvement de rotation d’une manivelle en un mouvement linéaire. Ce mécanisme sert ainsi soit à enrouler un câble ou une corde sur un tambour (pour le levage), soit à tirer une charge (pour le relevage).
Voici une explication étape par étape du fonctionnement typique d’un treuil manuel
- Opération de la poignée
- Le treuil manuel est muni d’une poignée ou d’une manivelle que l’utilisateur actionne manuellement. Cette action applique une force au mécanisme d’engrenage.
- mécanisme d’engrenage
- Un système d’engrenages est relié à la manivelle du treuil. Ces engrenages transforment le mouvement de rotation de la manivelle en une force plus importante, adaptée au levage ou au remorquage de charges lourdes.
- Rotation du tambour
- La rotation des engrenages entraîne celle d’un tambour ou d’une bobine. Le câble ou la corde est généralement enroulé(e) autour du tambour.
- Fixation par câble ou corde
- Une extrémité du câble ou de la corde est fixée au tambour et l’autre extrémité est attachée à la charge à soulever ou à tirer.
- Enrouler le câble ou la corde
- Lorsqu’on tourne la manivelle, le tambour tourne et enroule le câble ou la corde autour. Cet enroulement crée une tension dans le câble ou la corde.
- Soulever ou tirer la charge
- Lorsque la tension augmente, la charge attachée est soit soulevée (dans le cas d’un levage vertical), soit tirée (dans le cas d’une traction horizontale).
Foire aux questions
Q. Quels sont les principaux types de treuils manuels disponibles chez EUROLEVGROUP ?
Il existe différents types de treuils manuels, notamment les treuils à engrenages hexagonaux, les treuils à frein haute résistance , les treuils manuels , les treuils à fixation au plafond , etc. Chaque type possède des caractéristiques uniques adaptées à des applications spécifiques.
Q. Comment éviter de surcharger un treuil manuel ?
Pour éviter toute surcharge, vérifiez toujours la capacité de charge du treuil manuel et assurez-vous qu’elle dépasse le poids de la charge. De plus, utilisez les techniques d’élingage appropriées et suivez les recommandations du fabricant.
Q. Quelle est la différence entre un treuil manuel à corde et un treuil à câble ?
Un treuil manuel à corde s’utilise généralement en tirant à la main, tandis qu’un treuil à câble emploie un mécanisme à tambour pour enrouler le câble. Le choix dépend de l’application et des préférences de l’utilisateur.
